Bezpiecznik ma chronić instalację przed przeciążeniem i zwarciem, a nie tylko „zniknąć” z obwodu w momencie awarii. W praktyce od tego, jaki ma typ, amperaż i konstrukcję, zależy nie tylko łatwość wymiany, ale też to, czy cały układ elektryczny zadziała bezpiecznie pod obciążeniem. Dlatego przy diagnostyce zawsze rozbieram temat od strony rodziny bezpiecznika, a dopiero potem szukam przyczyny usterki.
W samochodach spotyka się kilka wyraźnie różnych grup wkładek: od małych płytkowych elementów w skrzynce kabinowej po duże bezpieczniki mocy przy akumulatorze. Poniżej pokazuję, jak je rozpoznawać, gdzie występują i jak nie popełnić błędu przy wymianie.
Najważniejsze różnice, które warto zapamiętać
- W autach osobowych dominują bezpieczniki płytkowe: ATO/ATC, MINI, MICRO i ich odmiany niskoprofilowe.
- Do większych odbiorników służą MAXI, JCASE, MIDI i MEGA, czyli bezpieczniki do wyższych prądów.
- Kolor pomaga, ale zawsze sprawdzam nadruk amperażu, bo odcień sam w sobie nie wystarcza.
- Bezpiecznik musi pasować i typem, i wartością, a nie tylko „wejść” do gniazda.
- Jeżeli nowy bezpiecznik przepala się ponownie, zwykle problem jest głębiej: w zwarciu, przeciążeniu albo samym odbiorniku.
Jak bezpiecznik chroni instalację i dlaczego rozmiar ma znaczenie
Najprościej mówiąc, bezpiecznik to element ofiarny w obwodzie. Ma przerwać zasilanie wtedy, gdy prąd przekroczy bezpieczny poziom przez zbyt długi czas, zanim ucierpi przewód, wtyczka albo sam odbiornik. To ważne rozróżnienie, bo bezpiecznik nie chroni „urządzenia” jako takiego, tylko całą gałąź instalacji.
W samochodzie nie chodzi wyłącznie o sam amperaż. Liczy się też charakterystyka zadziałania, czyli to, jak szybko wkładka reaguje na przeciążenie. Dla przykładu wentylator nawiewu, pompa paliwa czy silnik wycieraczek potrafią pobierać chwilowo więcej prądu przy starcie, dlatego niektóre bezpieczniki mają większą odporność na krótkie skoki obciążenia. Z mojego doświadczenia wynika, że właśnie tutaj kierowcy najczęściej mylą „większy” z „lepszym” - a to błąd, który może skończyć się przegrzaniem przewodów.
Warto też pamiętać, że w automotive ważne są parametry techniczne całej wkładki, a nie tylko jej kształt. W praktyce oznacza to, że dwa bezpieczniki o tym samym amperażu mogą zachowywać się inaczej, jeśli należą do różnych rodzin. Właśnie dlatego najpierw rozpoznaję typ, potem sprawdzam obciążenie, a dopiero na końcu sięgam po zamiennik. To prowadzi nas do najważniejszego pytania: jakie rodzaje spotyka się najczęściej.
Najczęściej spotykane rodzaje bezpieczników samochodowych
W praktyce warsztatowej i przy amatorskiej diagnostyce najczęściej trafiają się trzy grupy: małe bezpieczniki płytkowe do codziennych obwodów, większe wkładki do odbiorników o wyższym poborze oraz starsze typy, które wciąż żyją w starszych autach i prostych instalacjach dodatkowych. Nazwy serii zależą od producenta, ale logika pozostaje bardzo podobna.
| Grupa | Jak wygląda | Typowy zakres | Gdzie spotkasz | Co warto o niej wiedzieć |
|---|---|---|---|---|
| ATO/ATC | Większa płytkowa wkładka z widocznym mostkiem | Zwykle 1-40 A | Starsze auta, proste obwody, część akcesoriów | Łatwe do rozpoznania, ale zajmują więcej miejsca niż MINI czy MICRO |
| MINI i low-profile MINI | Wąskie, kompaktowe płytki | Zwykle 1-30 A | Skrzynki kabinowe, nowocześniejsze auta osobowe | Low-profile MINI ma niższy profil i nie zawsze jest zamiennikiem zwykłego MINI |
| MICRO2 i MICRO3 | Bardzo małe wkładki do gęstych skrzynek | Zwykle do 30 A | Nowoczesne auta z dużą liczbą obwodów | Oszczędzają miejsce, ale wymagają dokładniejszej identyfikacji przy wymianie |
| MAXI | Większa wkładka płytkowa do wyższego prądu | Zwykle 20-80 A | Wentylator chłodnicy, ogrzewanie szyby, większe odbiorniki | Lepiej znosi chwilowe skoki prądu niż małe bezpieczniki |
| JCASE i low-profile JCASE | Kasetowa wkładka o solidnej konstrukcji | Zwykle 20-60 A | Komora silnika, obwody o większym poborze | Często spotykana tam, gdzie liczy się kompaktowość i pewny styk |
| MIDI i MEGA | Wkładki śrubowe lub przykręcane | Zwykle 30-500 A | Główne zasilanie, alternator, rozdzielacze przy akumulatorze | To już elementy mocy, a nie małe bezpieczniki do zwykłej skrzynki |
| Glass i torpedo | Rurkowe albo ceramiczne wkładki | Zależny od wersji | Starsze auta i instalacje aftermarketowe | Wciąż spotykane, ale dziś częściej w starszych konstrukcjach niż w nowych samochodach |
Wkładki płytkowe do codziennych obwodów
Jeśli ktoś pokazuje mi skrzynkę w kabinie, najczęściej widzę właśnie MINI, MICRO albo starsze ATO/ATC. To bezpieczniki do oświetlenia, gniazda 12 V, radia, centralnego zamka, sterowania szybami czy prostych modułów komfortu. Ich zaleta jest banalna, ale ważna: są małe, czytelne i łatwe do szybkiej diagnostyki.
W autach europejskich te formaty są dziś najbardziej praktyczne, bo pozwalają upchnąć dużo obwodów w jednej skrzynce. Trzeba jednak uważać na odmiany niskoprofilowe. Low-profile MINI wygląda podobnie do zwykłego MINI, ale ma inną geometrię i nie powinno się go traktować jak „prawie tego samego” elementu. W elektryce takie półśrodki zwykle kończą się źle.
Wkładki wysokoprądowe do większych odbiorników
MAXI, JCASE, MIDI i MEGA pojawiają się tam, gdzie prąd jest wyraźnie większy: przy wentylatorze chłodnicy, ogrzewaniu tylnej szyby, głównym zasilaniu skrzynki, alternatorze albo dodatkowych modułach pobierających dużo energii. Te elementy muszą wytrzymać zarówno wysoki prąd roboczy, jak i krótkie impulsy przy rozruchu odbiornika.
Tu szczególnie ważna jest różnica między „dużym” a „odpowiednim”. Bezpiecznik mocy nie jest bezpiecznikiem „na zapas”. Ma dokładnie chronić dany przewód i dany odbiornik. Jeżeli ktoś bezmyślnie podmienia 30 A na 40 A, tylko dlatego że starego nie ma pod ręką, to w praktyce zmniejsza poziom ochrony instalacji.
Przeczytaj również: Symbol klucza w Renault - co oznacza i kiedy reagować?
Starsze typy, które nadal mają swoje miejsce
Bezpieczniki glass i torpedo kojarzą się głównie ze starszymi samochodami, ale nadal trafiają się w autach klasycznych, w starszych skrzynkach i w prostych instalacjach dodatkowych. Są łatwe do rozpoznania, bo ich konstrukcja jest inna niż w nowoczesnych wkładkach płytkowych. W niektórych sytuacjach to zaleta, bo wymiana jest bardzo szybka, ale w nowszych autach takie rozwiązania po prostu ustąpiły miejsca bardziej kompaktowym seriom.
Jeżeli więc oglądasz skrzynkę w starszym aucie, nie zakładaj od razu, że „to wygląda dziwnie, więc jest uszkodzone”. Czasem to po prostu stary standard, który nadal działa poprawnie. Następny krok to odczytanie wartości, bo sam kształt nie wystarczy do bezpiecznej wymiany.

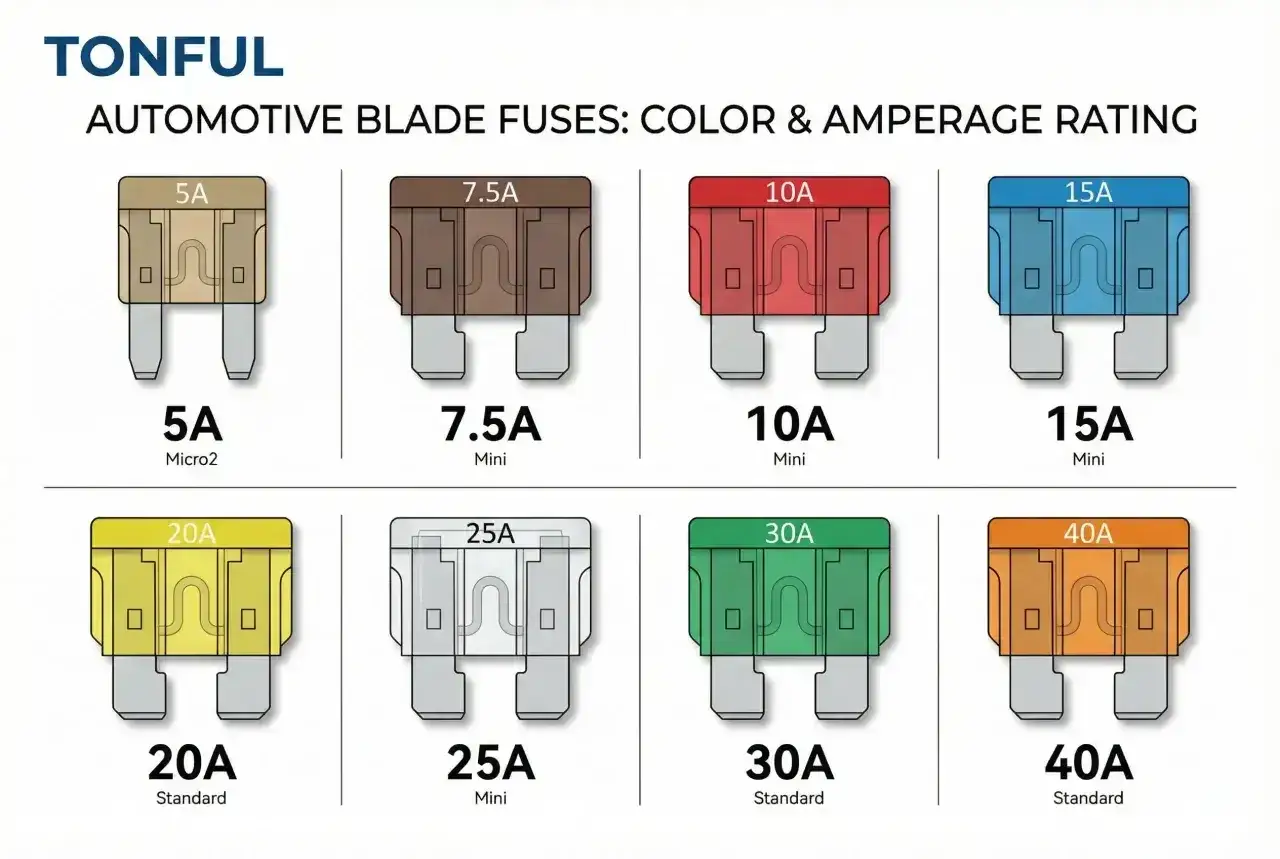

Jak czytać kolor, amperaż i oznaczenia na obudowie
Na większości bezpieczników płytkowych kolor pomaga rozpoznać wartość prądu, ale ja traktuję go wyłącznie jako wskazówkę. Najpierw patrzę na nadruk amperażu, potem na pokrywę skrzynki, a dopiero na końcu na barwę obudowy. To najprostszy sposób, żeby nie pomylić podobnych wkładek między różnymi seriami.
| Kolor | Najczęściej odpowiada | Co z tego wynika w praktyce |
|---|---|---|
| Czarny | 1 A | Rzadko spotykany, zwykle w małych obwodach specjalnych |
| Szary | 2 A | Prąd bardzo mały, często w delikatnej elektronice |
| Fioletowy | 3 A | Małe obciążenia i obwody sterujące |
| Różowy | 4 A | Rzadziej używany, ale nadal obecny w części serii |
| Brązowy | 7,5 A | Częsty wybór dla mniejszych odbiorników |
| Czerwony | 10 A | Bardzo popularny w samochodach osobowych |
| Niebieski | 15 A | Często spotykany w obwodach komfortu i dodatkowych gniazdach |
| Żółty | 20 A | Wiele obwodów pomocniczych i zasilanie części odbiorników |
| Przezroczysty / biały | 25 A | Spotykany w mocniejszych obwodach płytkowych |
| Zielony | 30 A | Typowy dla mocniejszych odbiorników i większych układów |
| Pomarańczowy | 40 A | Najczęściej w większych bezpiecznikach i bardziej obciążonych gałęziach |
Najważniejsza zasada jest prosta: kolor nigdy nie zastępuje oznaczenia. Różni producenci trzymają się podobnej logiki, ale odcień bywa inny, a w niektórych rodzinach wchodzi w grę też inna geometria wkładki. Jeśli w pokrywie skrzynki jest legenda z opisem gniazda i amperażem, to właśnie ona ma pierwszeństwo przed każdym schematem znalezionym „na oko”.
W diagnostyce elektrycznej pomaga mi jeszcze jedna rzecz: patrzę, czy bezpiecznik ma tylko przepalony mostek, czy także nadtopione gniazdo. To już nie jest zwykła wymiana wkładki, tylko sygnał, że trzeba sprawdzić styk, opór połączenia albo sam odbiornik. I właśnie od tego zależy, czy awaria kończy się na pięciu minutach, czy przeradza się w szukanie problemu głębiej.
Gdzie który typ trafia w aucie i co to mówi o obwodzie
Rodzaj bezpiecznika bardzo często zdradza, z jakim obwodem mam do czynienia. Małe wkładki płytkowe zwykle chronią instalację kabinową, a większe elementy są zarezerwowane dla odbiorników o wyższym poborze albo dla głównych zasileń. To ułatwia diagnostykę, bo już sam rozmiar mówi sporo o charakterze obwodu.
- Kabina i skrzynka wewnętrzna - najczęściej MINI, MICRO2 lub MICRO3, czyli obwody o mniejszym i średnim poborze.
- Komora silnika - częściej MAXI i JCASE, bo tu pracują większe odbiorniki i panują trudniejsze warunki termiczne.
- Przy akumulatorze lub na rozdzielaczu - MIDI i MEGA, które obsługują zasilanie główne albo duże gałęzie instalacji.
- Starsze auta i akcesoria - glass lub torpedo, szczególnie tam, gdzie instalacja była rozbudowywana po latach.
Jeżeli bezpiecznik siedzi w skrzynce kabinowej, a po wymianie nadal nie działa tylko jeden odbiornik, zwykle podejrzewam lokalny problem: zaśniedziałe styki, uszkodzony silnik, przerwany przewód albo moduł, który przestał podawać zasilanie. Gdy przepala się bezpiecznik przy akumulatorze, sprawa bywa poważniejsza, bo w grę wchodzi już większy prąd i grubsza wiązka. Ten podział pomaga zawęzić diagnostykę zamiast zgadywać.
Właśnie dlatego nie lubię uniwersalnego podejścia typu „wsadzić mocniejszy i zobaczyć”. To nie jest test, tylko ryzykowanie instalacją. Jeśli chcesz wymienić wkładkę bez szkody, trzeba zrobić to trochę bardziej metodycznie.
Jak wymienić przepalony bezpiecznik bez ryzyka pomyłki
Przy zwykłej wymianie nie trzeba wielkiej filozofii, ale trzeba trzymać się kilku zasad. Ja zawsze zaczynam od wyłączenia odbiornika i zapłonu, a przy większych bezpiecznikach traktuję sprawę ostrożniej niż przy małych wkładkach w kabinie. To ogranicza ryzyko przypadkowego zwarcia i ułatwia bezpieczny demontaż.
- Sprawdź legendę na pokrywie skrzynki albo w instrukcji i znajdź dokładny numer gniazda.
- Oceń, czy potrzebujesz MINI, MICRO, MAXI, JCASE, czy innej rodziny bezpiecznika.
- Wyjmij wkładkę ściągaczem do bezpieczników lub małymi szczypcami z izolacją.
- Sprawdź, czy mostek jest przerwany, a styki nie są nadtopione albo zaśniedziałe.
- Włóż dokładnie ten sam typ i ten sam amperaż, nie „podobny” i nie „mocniejszy”.
- Uruchom odbiornik i obserwuj, czy bezpiecznik nie przepala się ponownie.
Jeśli wkładka przepali się od razu jeszcze raz, nie próbuję trzeciego podejścia z wyższą wartością. To zwykle oznacza zwarcie, przeciążony silnik, uszkodzony przewód albo problem w akcesorium dołożonym po zakupie auta. Właśnie w takich sytuacjach najwięcej szkód robi próba „uratowania” obwodu większym bezpiecznikiem - przewód może nie wytrzymać tego samego, co odbiornik.
Dobry nawyk przy wymianie jest prosty: po wyjęciu starej wkładki od razu porównuję ją z nową, ale nie tylko pod kątem koloru. Sprawdzam też wysokość, szerokość, typ obudowy i oznaczenie amperażu. To zajmuje kilka sekund, a oszczędza błędów, które później trudniej odkręcić niż samą awarię.
Jak przygotować mały zestaw, który naprawdę pomaga przy awarii
Nie ma sensu wozić w aucie przypadkowej kolekcji wszystkich możliwych bezpieczników. Lepiej mieć kilka sztuk tych wartości i typów, które faktycznie występują w samochodzie, niż pełne pudełko niepasujących wkładek. Ja najlepiej oceniam taki zestaw, który pozwala od razu zareagować na drobną usterkę, ale nie zachęca do improwizacji.
- zapasowe bezpieczniki tych samych typów i amperażów, które masz w aucie
- ściągacz do bezpieczników albo małe szczypce z izolacją
- latarkę lub czołówkę
- prosty multimetr albo próbnik 12 V
- schemat skrzynki bezpieczników z pokrywy lub instrukcji
Jeśli dokładasz akcesoria, takie jak kamera, lodówka turystyczna, wzmacniacz albo dodatkowe oświetlenie, każdy nowy odbiornik powinien mieć własne zabezpieczenie możliwie blisko źródła zasilania. To nie jest formalność, tylko praktyczny warunek bezpieczeństwa instalacji. W przeciwnym razie jeden błąd montażowy może przenieść problem na większą część wiązki.
Gdy bezpiecznik wraca do przepalenia, nie szukam już „mocniejszej” wkładki, tylko przyczyny: zwarcia w wiązce, uszkodzonego silnika, zalanego złącza albo błędu po montażu dodatkowego wyposażenia. To właśnie ta różnica decyduje, czy naprawa zajmie pięć minut, czy wymaga porządnej diagnostyki elektrycznej.
