W E46 układ elektryczny potrafi być prosty tylko na papierze. Gdy przestaje działać gniazdo 12 V, klakson, wycieraczki, nawiew albo ABS, rozsądna diagnostyka zaczyna się od bezpieczników, ale równie ważne jest to, żeby szukać ich we właściwym miejscu i czytać właściwy schemat. Poniżej pokazuję, gdzie są skrzynki, jak odróżnić wersje wyposażenia i które obwody sprawdzać w pierwszej kolejności.
Najważniejsze informacje o bezpiecznikach w E46
- Główna skrzynka bezpieczników jest za schowkiem pasażera, a panel otwiera się po zwolnieniu dwóch zatrzasków.
- W komorze silnika występuje electronics box, ale to głównie miejsce przekaźników i zasilania wybranych układów.
- Najważniejszy bezpiecznik główny to F108 o wartości 200 A, umieszczony po prawej stronie bagażnika przy akumulatorze.
- W E46 schemat zależy od rocznika, nadwozia i wyposażenia, więc ten sam numer nie zawsze oznacza to samo.
- Bezpiecznik zapalniczki i gniazda 12 V to najczęściej F47, ale jego wartość zmieniała się wraz z datą produkcji.
- Jeśli nowy bezpiecznik znowu się przepala, problem zwykle leży w zwarciu, przekaźniku albo wiązce, a nie w samym bezpieczniku.
Gdzie w E46 szukać bezpieczników
W tym modelu BMW rozdzieliło zasilanie na kilka punktów, bo jedna skrzynka nie obsłużyłaby całej instalacji. Najważniejsza skrzynka znajduje się za schowkiem pasażera i obejmuje bezpieczniki od 1 do 71. Nad nią są dodatkowe bezpieczniki dużej mocy F101-F107, a z tyłu auta, po prawej stronie bagażnika przy akumulatorze, pracuje główny bezpiecznik F108 o wartości 200 A. W komorze silnika znajdziesz z kolei electronics box, czyli miejsce, gdzie częściej spotyka się przekaźniki niż klasyczne bezpieczniki.
| Miejsce | Co tam znajdziesz | Dlaczego to ważne |
|---|---|---|
| Za schowkiem | Główny panel z bezpiecznikami 1-71 i kartą przypisań | To pierwszy punkt kontroli przy większości usterek komfortu i elektryki wnętrza |
| Nad panelem | Dodatkowe bezpieczniki wysokoprądowe F101-F107 | Obsługują bardziej obciążone obwody, więc ich awaria zwykle daje wyraźny objaw |
| Bagażnik po prawej stronie | F108, główny bezpiecznik 200 A | Zabezpiecza zasilanie całej przedniej rozdzielni |
| Komora silnika | Electronics box z przekaźnikami i elementami zasilania sterowników | Tu szukam przy problemach z rozruchem, wtryskiem, wycieraczkami lub wentylatorem |

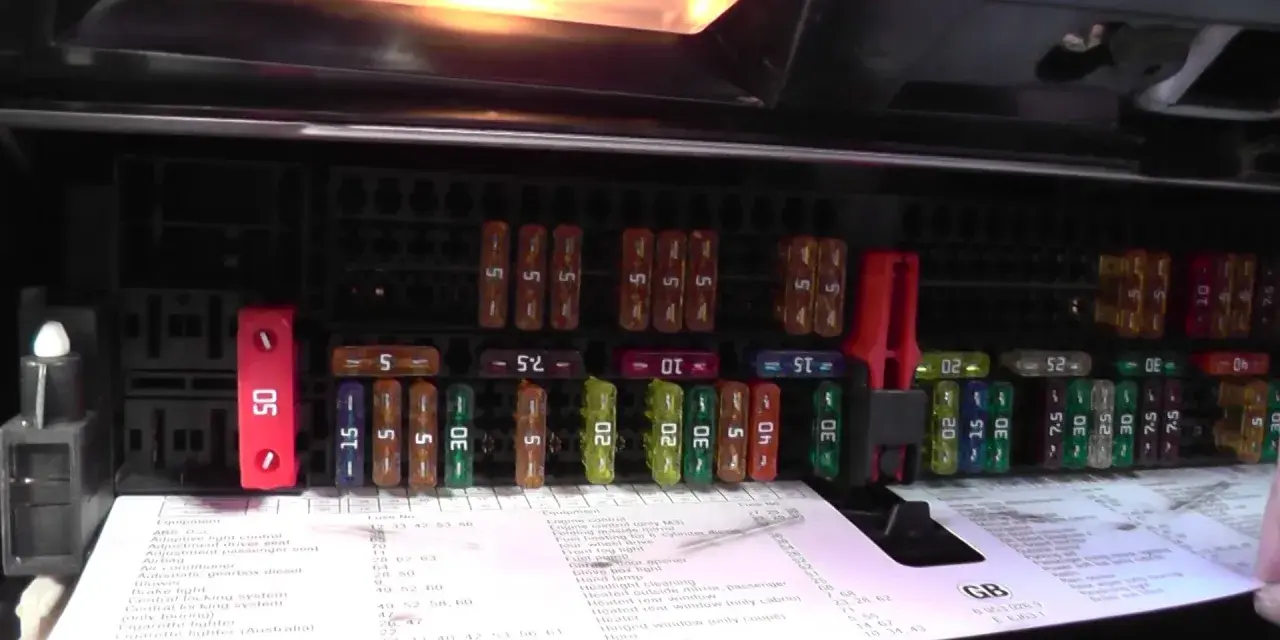

Jeśli pierwszy raz zaglądasz do tej skrzynki, zacznij od schowka. Po otwarciu klapki wystarczy zwolnić dwa zatrzaski i opuścić panel, a pod nim zwykle znajduje się karta przypisań, która oszczędza sporo zgadywania. Kiedy już wiesz, gdzie szukać, trzeba jeszcze dobrze odczytać sam schemat.
Jak odczytać schemat bez zgadywania
W E46 numer bezpiecznika to dopiero początek. Liczy się także data produkcji, wersja nadwozia i wyposażenie, bo BMW zmieniało przypisanie obwodów w trakcie produkcji. Ja zawsze zaczynam od karty w aucie, a dopiero potem porównuję ją z opisem dla konkretnej wersji, bo internetowe listy bardzo często mieszają roczniki.
| Przykład | Co się zmienia | Wniosek praktyczny |
|---|---|---|
| F47 | Do 03.1999 ma 15 A, a od 03.1999 zwykle 20 A; zasila zapalniczkę, gniazdo 12 V i w części wersji także schowki | Nie zakładaj automatycznie, że każdy E46 ma identyczny bezpiecznik od gniazda zasilania |
| F50 | Do 09.1999 dotyczył stacyjki, a później układu nawiewu i stopnia mocy dmuchawy | Ten sam numer może zmienić funkcję w zależności od daty produkcji |
| F57 | W zależności od wersji obsługuje pamięć lusterek, składanie lusterek albo część silników szyb | Nadwozie i wyposażenie mają tu znaczenie równie duże jak rocznik |
To właśnie dlatego jedna lista z forum nie zawsze wystarcza. W praktyce najlepiej działa połączenie trzech rzeczy: karty bezpieczników, numeru VIN i objawu, który faktycznie występuje w aucie. Gdy schemat jest już jasny, można przejść do obwodów, które najczęściej sprawdzam jako pierwsze.
Które obwody najczęściej sprawdzam przy usterkach elektrycznych
W BMW E46 kilka awarii powtarza się wyjątkowo często. Z mojego punktu widzenia nie ma sensu zaczynać od losowych pozycji, jeśli objaw jest czytelny. Lepiej od razu zawęzić obszar i sprawdzić odpowiedni bezpiecznik albo przekaźnik.
| Objaw | Co sprawdzić najpierw | Uwaga praktyczna |
|---|---|---|
| Brak zasilania gniazda 12 V lub zapalniczki | F47 | To jeden z najczęstszych tropów, zwłaszcza po podłączeniu ładowarek, kompresora albo rozdzielacza |
| Nie działa ABS, ASC albo DSC | F53, F56, a w części wersji także F61 | Jeśli kontrolka świeci stale, problem nie musi leżeć wyłącznie w samym module |
| Klakson milczy | Przekaźnik K2 i zasilanie układu | W E46 często szybciej wychodzi przekaźnik niż sam bezpiecznik |
| Wycieraczki nie pracują albo działają nieregularnie | Przekaźnik K11 w electronics box | Jeżeli problem pojawia się po deszczu, warto też obejrzeć styki i wilgoć w komorze silnika |
| Nie grzeje tylna szyba | Przekaźnik K13 | W Touring, sedanie i coupe mogą występować inne warianty rozmieszczenia |
| Auto kręci, ale nie odpala | Przekaźnik pompy paliwa K96 | Jeśli bezpiecznik jest cały, trzeba sprawdzić też zasilanie pompy i wiązkę |
Tu widać ważną rzecz: w E46 nie zawsze walczysz tylko z bezpiecznikiem. Często równie istotny okazuje się przekaźnik albo sam odbiornik, zwłaszcza gdy awaria pojawia się okresowo. Jeśli nowy bezpiecznik znowu się przepala, problem zwykle jest już po stronie obciążenia lub instalacji.
Co zrobić, gdy bezpiecznik przepala się ponownie
Najgorszy błąd to wkładanie większego bezpiecznika „na próbę”. To nie naprawa, tylko proszenie się o uszkodzenie wiązki, modułu albo samego odbiornika. Warto działać spokojnie i w określonej kolejności, bo w przeciwnym razie łatwo zgubić trop.
- Włóż bezpiecznik o tej samej wartości amperowej, nie większej.
- Odłącz wszystko, co zostało dołożone poza fabryką: radio, wzmacniacz, ładowarkę, alarm, wideorejestrator, dodatkowe oświetlenie.
- Sprawdź, czy awaria pojawia się od razu po włączeniu zapłonu, dopiero po uruchomieniu odbiornika czy po kilku minutach pracy.
- Obejrzyj gniazda, wtyczki i wiązkę pod kątem śladów wilgoci, nadtopień i korozji.
- Jeśli bezpiecznik padł po konkretnej czynności, traktuj to jako wskazówkę do lokalizacji zwarcia, a nie przypadek.
W praktyce bardzo często winne są elementy dołożone po zakupie auta albo naprawy wykonane „na skróty”. W E46 szczególnie warto sprawdzić dorabiane audio, przeróbki oświetlenia i wszelkie przewody zasilające poprowadzone obok fabrycznej wiązki bez porządnego zabezpieczenia. Jeśli bezpiecznik jest cały, a usterka zostaje, trzeba iść krok dalej.
Kiedy winny jest przekaźnik, moduł albo wiązka
W tym modelu część obwodów nie kończy się na bezpieczniku. Za schowkiem pracują przekaźniki klaksonu, przeciwmgłowych, pompy paliwa i klimatyzacji, a w komorze silnika znajdziesz kolejne elementy odpowiedzialne za zasilanie konkretnych układów. To dlatego objaw może wyglądać jak spalony bezpiecznik, choć sam bezpiecznik jest sprawny.
- Intermittent failures często wskazują na przekaźnik albo słaby styk, a nie na stałe przepalenie.
- Jeśli coś działa po stuknięciu w skrzynkę, podejrzewałbym styki, lutowania lub sam przekaźnik.
- Gdy problem wraca po deszczu albo myjni, sprawdzam wilgoć w schowku, bagażniku i komorze silnika.
- Przy układach silnika i rozruchu wchodzą w grę także sterowniki, zasilanie DME/DDE i przewody masowe.
Ja traktuję to tak: bezpiecznik mówi, że obwód jest chroniony, ale nie mówi jeszcze, dlaczego przestał działać. Dopiero połączenie objawu, miejsca i momentu awarii pozwala zdecydować, czy kończysz na wymianie bezpiecznika, czy idziesz w stronę przekaźnika i wiązki. To prowadzi do ostatniej rzeczy, którą warto mieć pod ręką przy E46.
Najkrótsza droga do trafnej diagnozy w E46
Jeśli miałbym zostawić tylko jeden praktyczny zestaw zasad, wyglądałby tak: sprawdź właściwą skrzynkę, odczytaj kartę bezpieczników dla swojej wersji, a dopiero potem idź w kierunku przekaźnika i wiązki. W tym modelu szybciej dojdziesz do źródła problemu, jeśli nie będziesz ufał jednej uniwersalnej liście z internetu.
- Trzymaj w aucie mały komplet popularnych bezpieczników i prosty ściągacz do ich wyjmowania.
- Miej pod ręką latarkę, bo schowek i electronics box nie są wygodne do pracy po ciemku.
- Jeśli diagnozujesz częściej, zwykły multimetr oszczędza więcej czasu niż kilka prób „na oko”.
- Przy starszym E46 zawsze sprawdź też ślady wilgoci i zaśniedziałe styki, bo to typowy powód dziwnych, przerywanych usterek.
W praktyce najwięcej daje spokojna kolejność: bezpiecznik, przekaźnik, wiązka, moduł. Tak podejście działa w E46 lepiej niż szukanie jednego uniwersalnego numeru od wszystkiego, bo ten model ma kilka miejsc zasilania i wyraźnie różne warianty zależne od rocznika oraz wyposażenia.
