W turbosprężarce najwięcej dzieje się po stronie spalin. To właśnie geometria turbiny decyduje, czy silnik szybko buduje doładowanie na niskich obrotach, czy zaczyna mulić, dymić i wpadać w tryb awaryjny. W tym tekście pokazuję, jak ten mechanizm działa, po czym poznać jego problemy i kiedy wystarczy czyszczenie, a kiedy lepsza będzie regeneracja.
Najkrócej, co warto wiedzieć o zmiennej geometrii w turbo
- Zmienna geometria to ruchome kierownice spalin, które sterują przepływem gazów na wirnik turbiny.
- Najczęstsze objawy to spadek mocy, przeładowanie, niedoładowanie, tryb awaryjny i dymienie.
- Sam świst nie przesądza o awarii mechanizmu, bo często winna jest nieszczelność dolotu albo wydechu.
- Diagnozę warto zacząć od logów doładowania, podciśnienia, aktuatora i szczelności układu.
- Czyszczenie bywa skuteczne przy lekkim zabrudzeniu, ale zużytego siłownika ani luzów już nie cofnie.
Jak działa układ zmiennej geometrii w turbosprężarce
W praktyce chodzi o sprytne sterowanie tym, jak szybko spaliny uderzają w wirnik turbiny. Przy niskich obrotach łopatki lub kierownice spalin przymykają przepływ, dzięki czemu gaz płynie szybciej i turbina szybciej wstaje. Przy wyższych obrotach mechanizm się otwiera, żeby nie zdusić silnika nadmiarem ciśnienia i nie rozpędzić wirnika za mocno. To właśnie ten balans daje elastyczność, za którą kierowcy tak cenią diesle z VGT/VNT.

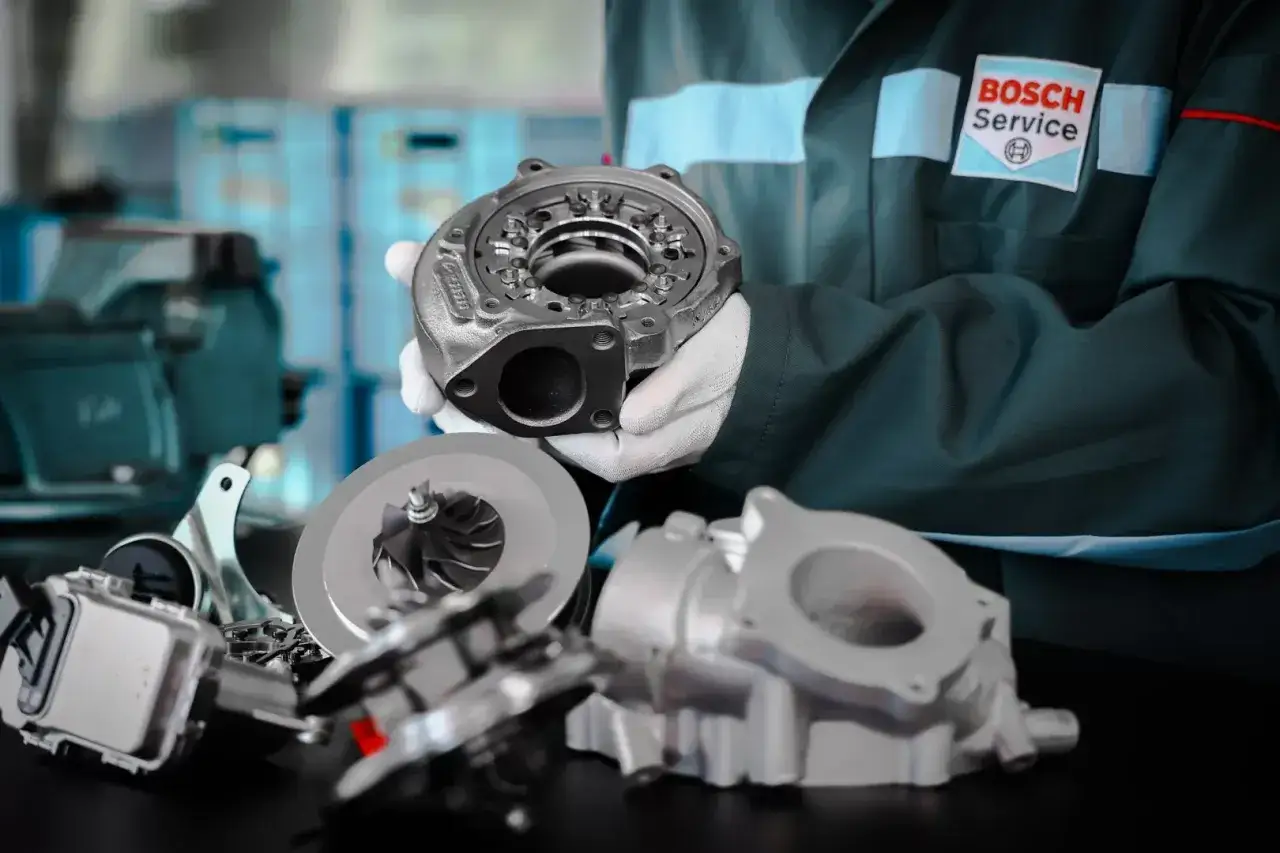

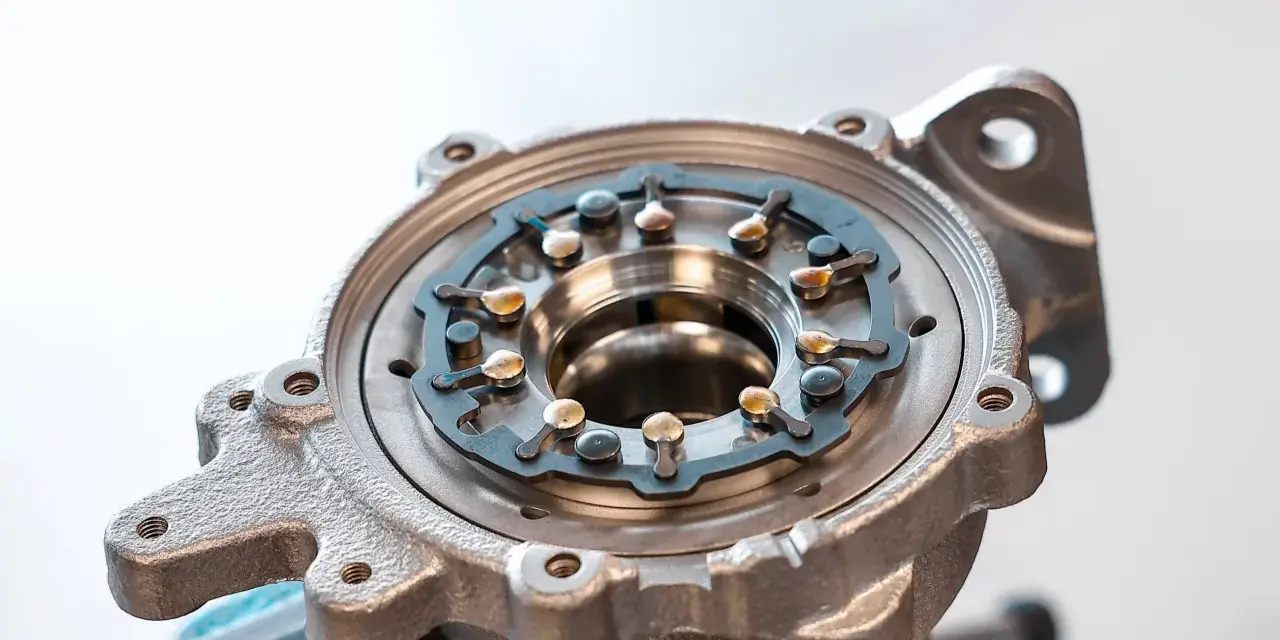

Jak opisuje Garrett Motion, na dole zakresu obrotów kierownice zwężają kanał spalin, a przy wyższych obrotach go otwierają. W realnym samochodzie robi to siłownik podciśnieniowy albo elektryczny, połączony z cięgnem, pierścieniem nastawczym i zespołem łopatek po stronie gorącej. Ważny jest nie tylko sam ruch, ale też dokładne ustawienie całego mechanizmu: jeśli punkt startu, skok cięgna albo pozycja końcowa są rozjechane, sterownik widzi zbyt małe albo zbyt duże ciśnienie doładowania.
Właśnie dlatego przy tym układzie nie chodzi wyłącznie o „czy coś się rusza”. Liczy się też to, czy porusza się we właściwym zakresie i bez zacięć. Gdy ten balans siada, objawy zwykle pojawiają się najpierw w codziennej jeździe, zwłaszcza przy 1200-2000 obr./min, a nie dopiero przy ostrym pałowaniu auta.
Jakie objawy daje zapieczony albo źle ustawiony mechanizm
Nie każdy objaw jest jednoznaczny. Świst nie zawsze oznacza problem z kierownicami, bo bardzo często chodzi o nieszczelność w dolocie, pęknięty przewód albo wyciek po stronie wydechu. Mimo to są sygnały, które przy tym układzie pojawiają się wyjątkowo często.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Brak mocy na niskich obrotach | Kierownice zostają zbyt otwarte, turbo późno wstaje | Podciśnienie, aktuator, zawór sterujący, nieszczelność dolotu |
| Tryb awaryjny przy mocnym przyspieszaniu | Przeładowanie, łopatki zamykają się za mocno albo mechanizm pracuje z oporem | Logi doładowania, pozycję siłownika, czujnik MAP |
| Auto ciągnie dobrze tylko na wysokich obrotach | Niedoładowanie w dolnym zakresie, geometria może być zabrudzona | Szczelność intercoolera, węże, ruch cięgna, stan łopatek |
| Dymienie przy ruszaniu lub wyprzedzaniu | Za mało powietrza do spalania, mieszanka robi się zbyt bogata | EGR, dolot, filtr powietrza, sterowanie turbiną |
| Szarpanie po rozgrzaniu | Mechanizm zacina się na ciepło, nagar rozszerza opory ruchu | Praca aktuatora, stan osi, nagromadzenie sadzy |
| Świst albo huczenie | Często nieszczelność, a nie sama geometria | Opaski, węże, intercooler, połączenia wydechu |
Jeśli kilka z tych objawów pojawia się razem, nie szukałbym winy na ślepo. Najpierw warto ustalić, co mogło zanieczyścić, rozregulować albo mechanicznie przyblokować układ, bo objaw bywa podobny, a przyczyna już niekoniecznie. I właśnie to prowadzi do najczęstszych źródeł problemu.
Co najczęściej niszczy ten układ
W praktyce najczęściej widzę trzy scenariusze: sadza, słabe sterowanie i zbyt luźna eksploatacja. Sama turbina nie psuje się z dnia na dzień bez powodu. Najczęściej jest po prostu długo pracowana w warunkach, które sprzyjają nagarowi i rozjechanej regulacji.
- Jazda na krótkich odcinkach - spaliny są chłodniejsze, a sadza odkłada się szybciej. W dieslu miejskim to naprawdę klasyczny problem.
- Rzadkie wymiany oleju - zużyty olej gorzej chroni łożyskowanie i łatwiej zostawia osady w całym układzie. Przy aucie jeżdżącym głównie po mieście sensowny interwał to zwykle 10-15 tys. km albo raz w roku.
- Problemy z podciśnieniem albo elektrycznym aktuátorem - sparciałe wężyki, nieszczelne złącza, zużyty siłownik lub uszkodzony czujnik położenia potrafią udawać awarię mechaniki.
- Brudny EGR i układ dolotowy - większa ilość sadzy szybciej zakleja łopatki i pierścień nastawczy.
- Nieprawidłowa regeneracja - źle dobrane części, brak kalibracji lub ustawienie „na oko” kończy się tym, że turbo niby działa, ale nie pracuje w zakresie, w którym powinno.
- Chip tuning bez kontroli logów - podniesione ciśnienie doładowania bez sprawdzenia rezerwy układu potrafi skrócić życie geometrii i aktuatora.
Ja zwykle zaczynam od pytania o styl jazdy, bo on bardzo dużo zdradza. Jeśli auto od lat robi głównie miejskie trasy, to nie szukałbym winy wyłącznie w samym rdzeniu turbiny. To właśnie dlatego diagnoza musi iść krok po kroku, a nie od razu przez kosztowny demontaż.
Jak diagnozuję problem bez zgadywania
Największy błąd to wymiana części na chybił trafił. Sam kod błędu jeszcze niczego nie przesądza, bo ten sam komunikat może wynikać z nieszczelności, słabego podciśnienia, źle pracującego aktuatora albo zablokowanych łopatek. Dlatego zaczynam od logów i prostych testów, a dopiero potem rozbieram turbinę.
- Odczytuję błędy i logi doładowania - porównuję ciśnienie zadane z rzeczywistym. Kody typu niedoładowanie lub przeładowanie są wskazówką, ale nie wyrokiem.
- Sprawdzam szczelność układu - węże, intercooler, opaski, przewody podciśnienia i połączenia po stronie wydechu. Mała nieszczelność potrafi dać bardzo podobne objawy jak zacięta geometria.
- Testuję aktuator - patrzę, czy cięgno pracuje płynnie, czy wraca bez oporów i czy ma pełny zakres ruchu. W układzie elektrycznym dochodzi jeszcze kontrola sygnału zwrotnego.
- Oglądam stronę gorącą turbiny - nadmiar sadzy, korozja albo ślady przegrzania zwykle zdradzają, że problem narastał długo.
- W razie potrzeby robię test na stole przepływowym - to najlepszy moment, żeby sprawdzić, czy ustawienie mechanizmu jest poprawne pod obciążeniem, a nie tylko „na sucho”.
Najwięcej mówi mi zawsze zachowanie układu w ruchu: w którym momencie rośnie ciśnienie, kiedy spada i czy odchylenie pojawia się przy przyspieszaniu, czy już na biegu jałowym. Dopiero taki zestaw danych pozwala stwierdzić, czy winna jest sama geometria, czy osprzęt sterujący. A wtedy można rozsądnie wybrać naprawę.
Czyszczenie, regeneracja czy wymiana
Tu najłatwiej przepłacić albo naprawić tylko połowę problemu. Samo mycie potrafi pomóc, ale nie cofnie zużytych łożysk, wyrobionego siłownika ani źle ustawionego mechanizmu po wcześniejszej naprawie. Dlatego patrzę na trzy scenariusze i wybieram ten, który rzeczywiście pasuje do stanu części.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt w Polsce | Plus | Minus |
|---|---|---|---|---|
| Czyszczenie po demontażu | Gdy łopatki chodzą ciężko, ale nie ma dużych luzów i pęknięć | Około 300-400 zł za demontaż, czyszczenie i montaż | Najszybsze i najtańsze rozwiązanie | Nie naprawia zużycia mechanicznego ani wadliwego aktuatora |
| Regeneracja | Gdy trzeba odnowić geometrię, uszczelnienia, łożyskowanie i kalibrację | Zwykle 800-1500 zł przy turbosprężarkach ze zmienną geometrią | Przywraca poprawną pracę układu przy rozsądnym koszcie | Jakość zależy od warsztatu, części i dokładności ustawienia |
| Wymiana na nową | Gdy obudowa jest pęknięta, są duże luzy albo spalił się siłownik | Najczęściej 2500-6000 zł, a w mocniejszych autach nawet więcej | Najwyższa przewidywalność i najdłuższy spokój | Najwyższy koszt, często nieproporcjonalny do wartości starszego auta |
Przy samej naprawie najważniejsze jest nie tylko złożenie wszystkiego do kupy, ale precyzyjna kalibracja mechanizmu. To ona decyduje, czy kierownice otwierają się i zamykają w odpowiednim momencie. Jeśli po regeneracji nikt nie sprawdzi ustawienia pod obciążeniem, auto może wrócić z tym samym błędem po kilku dniach. Gdy układ jest już ustawiony poprawnie, zostaje jeszcze codzienna eksploatacja, która mocno wpływa na trwałość całego zestawu.
Jak jeździć, żeby ten mechanizm pracował dłużej
Najlepsza profilaktyka jest prosta, choć mało efektowna. Zwykle działa lepiej niż doraźne preparaty i obietnice szybkiego „odetkania” turbiny. Jeśli ktoś pyta mnie, co realnie wydłuża życie układu, odpowiadam: czysty olej, dobra temperatura pracy i brak ciągłego katowania silnika na krótkim dystansie.
- Nie obciążaj silnika na zimno - zanim turbo zacznie dostawać większy strumień spalin, daj olejowi kilka minut na dojście do temperatury roboczej.
- Po dynamicznej jeździe nie gaś od razu - krótka, spokojna końcówka trasy albo chwila spokojnego biegu jałowego pomaga ustabilizować temperaturę.
- Wymieniaj olej i filtr regularnie - w praktyce to jeden z najtańszych sposobów na ograniczenie nagaru i zużycia łożyskowania.
- Pilnuj dolotu i filtra powietrza - brud po stronie zasysania szybciej kończy się problemem w całym układzie niż wielu kierowcom się wydaje.
- Nie ignoruj pierwszych objawów - lekkie przycinanie w jednym zakresie obrotów zwykle da się zatrzymać, zanim przerodzi się w pełną awarię.
- Po modyfikacjach sprawdzaj logi - jeśli auto było strojonе, warto zweryfikować ciśnienie doładowania i pracę aktuatora po każdej zmianie programu.
Takie nawyki nie robią spektakularnego wrażenia, ale właśnie one najczęściej decydują, czy układ będzie pracował bezproblemowo przez długi czas. Jeśli jednak objawy już się pojawiły, nie zostaje zgadywanie, tylko szybka i sensowna weryfikacja.
Co sprawdzić, zanim uznasz turbinę za uszkodzoną
Gdy auto traci moc albo wpada w tryb awaryjny, ja najpierw sprawdzam rzeczy najprostsze. Bardzo często winny okazuje się element sterowania albo nieszczelność, a nie sama turbina. To oszczędza czas, pieniądze i niepotrzebne rozbieranie podzespołu.
- odczytaj błędy i logi doładowania, zamiast zgadywać po objawach,
- sprawdź podciśnienie, wężyki, opaski i szczelność dolotu,
- obejrzyj aktuator oraz jego pełny zakres ruchu,
- zweryfikuj EGR, filtr powietrza i stan intercoolera,
- dopiero na końcu zdecyduj o czyszczeniu, regeneracji albo wymianie.
Jeśli problem pojawia się tylko czasami, często wystarcza szybka diagnostyka i czyszczenie. Jeśli wraca po chwili albo silnik zaczyna przeładowywać, nie czekałbym na większe uszkodzenia, bo wtedy rosną już nie tylko koszty naprawy, ale też ryzyko dla całego silnika.
