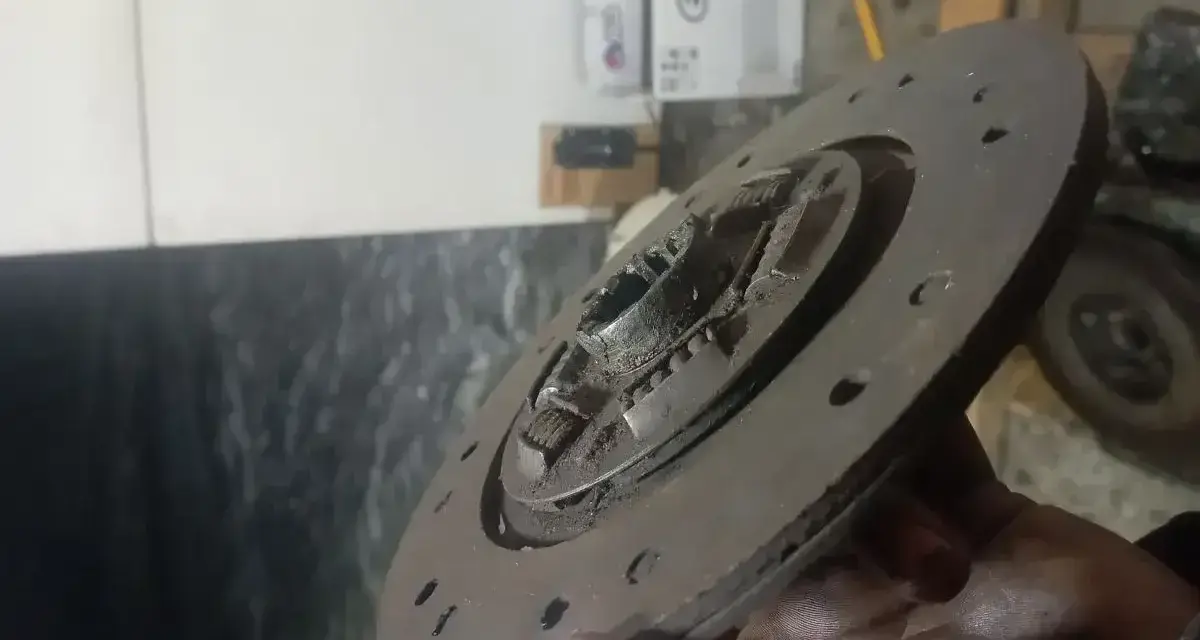

Przy wymianie sprzęgła najwięcej problemów nie robi sam docisk, tylko ustawienie tarczy. Ja zawsze zaczynam od dwóch rzeczy: sprawdzenia oznaczeń na piaście i upewnienia się, że tarcza jest dobrze wycentrowana w kole zamachowym. Od tego zależy, czy skrzynia biegów wejdzie bez walki, a cały napęd będzie pracował płynnie.
Najważniejsze są oznaczenia na tarczy, a potem dokładne centrowanie i kontrola całego zestawu
- Strona z napisem Gearbox side, Getriebe albo podobnym oznaczeniem zwykle idzie w stronę skrzyni biegów.
- W tarczach z wyraźnie wystającą piastą ta wypukła strona najczęściej patrzy ku skrzyni, ale oznaczenie producenta ma pierwszeństwo.
- Do montażu potrzebny jest przyrząd centrujący, bo bez niego skrzynia często nie dosuwa się prawidłowo.
- Odwrócona tarcza potrafi dać objawy od razu: trudne biegi, szarpanie i niedokładne wysprzęglanie.
- Przed złożeniem warto sprawdzić koło zamachowe, docisk, łożysko oporowe i szczelność uszczelniaczy.

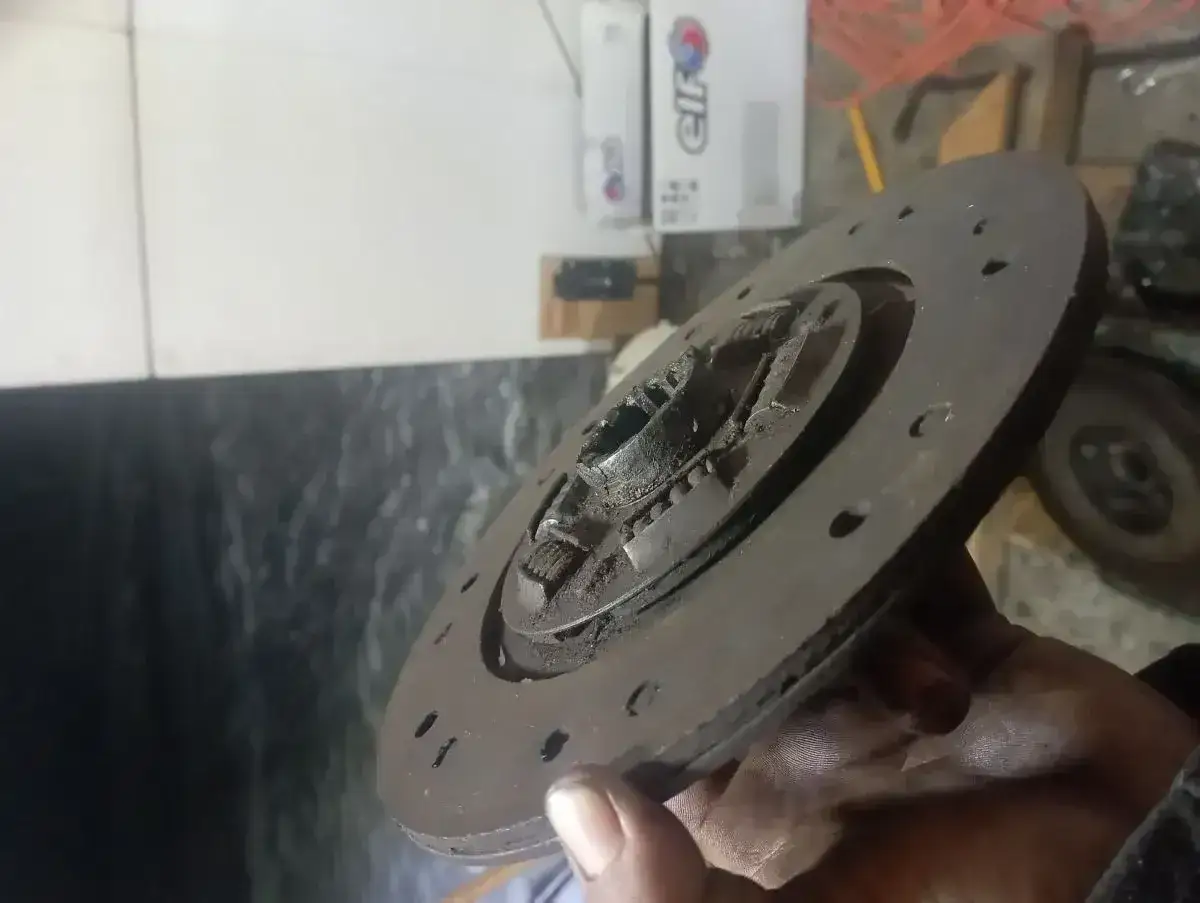

Którą stroną montuję tarczę sprzęgła
W praktyce patrzę najpierw na napis na tarczy, a dopiero potem na jej kształt. W materiałach technicznych różnych producentów powtarza się ta sama zasada: oznaczenie typu Gearbox side, Getriebe, Transmission side albo T/M side kieruję w stronę skrzyni biegów, a stronę opisaną jako Flywheel side, Engine side lub Motorseite ustawiam od strony silnika i koła zamachowego.
| Co widzę na tarczy | Jak to czytam | Jak ustawiam |
|---|---|---|
| Gearbox side, Getriebe, Transmission side, T/M side | Strona skrzyni biegów | W stronę skrzyni |
| Flywheel side, Engine side, Motorseite | Strona silnika lub koła zamachowego | W stronę silnika |
| Wystająca piasta i sprężyny tłumiące | Zwykle strona skrzyni biegów | Najczęściej w stronę skrzyni, jeśli instrukcja nie mówi inaczej |
| Brak czytelnych napisów | Nie zgaduję na oko | Sprawdzam dokumentację, starą tarczę albo katalog części |
To ważne rozróżnienie, bo w tarczach asymetrycznych nie wystarczy sam „instynkt mechanika”. Jeśli producent zostawił wyraźne oznaczenie, traktuję je jako punkt odniesienia. Dopiero gdy napisy są słabo widoczne albo ich nie ma, sprawdzam geometrię tarczy i porównuję ją z poprzednią częścią. Kiedy kierunek jest już pewny, przechodzę do drugiego kroku, czyli montażu bez błędu centrowania.
Jak rozpoznać stronę tarczy, gdy oznaczenia są słabe albo ich nie ma
Najmniej lubię sytuacje, w których tarcza przyszła bez czytelnych napisów, a stara część została już wyrzucona. Wtedy nie zgaduję. Najpierw porównuję nową tarczę ze starą, jeśli mam jeszcze do niej dostęp, i patrzę na wysunięcie piasty, układ sprężyn tłumiących oraz profil okładzin ciernych. W wielu autach strona z bardziej wystającą piastą trafia w stronę skrzyni, bo tam jest więcej miejsca na pracę wałka wejściowego i elementów tłumiących drgania.
- Sprawdzam numer katalogowy i kartę montażową do konkretnego zestawu.
- Porównuję nową tarczę ze starą, najlepiej jeszcze przed rozbiórką auta.
- Patrzę, czy piasta, sprężyny i nity układają się tak samo jak w oryginale.
- Jeśli zestaw pochodzi od producenta, który drukuje oznaczenie na obu stronach, szukam dokładnie napisu wskazującego stronę skrzyni.
- Gdy nadal mam wątpliwość, odkładam montaż i sprawdzam dokumentację, zamiast ryzykować błędne złożenie.
To podejście oszczędza więcej czasu niż szybkie „będzie dobrze”. Jedna niepewna decyzja na tym etapie może skończyć się drugim wyjęciem skrzyni, a to już zupełnie nie jest drobna poprawka. Gdy mam pewność co do strony tarczy, przechodzę do samego montażu i centrowania.
Jak zamontować tarczę bez błędu centrowania
Sama orientacja tarczy nie wystarczy. Jeśli nie trafi idealnie w osiowanie, skrzynia może nie dosunąć się do silnika, wałek wejściowy będzie pracował pod naprężeniem, a nowe sprzęgło szybko zacznie sprawiać kłopoty. Ja robię to zawsze w tej kolejności:
- Odtłuszczam koło zamachowe i powierzchnię docisku, bo nawet cienka warstwa brudu potrafi później dać drgania.
- Kontroluję stan łożyska oporowego, prowadnicy i widełek wysprzęglania.
- Wkładam tarczę właściwą stroną i używam trzpienia centrującego, żeby ustawić ją idealnie na osi wału.
- Zakładam docisk na kołki ustalające i dokręcam śruby krzyżowo, po trochu, bez dociągania jednej strony do końca.
- Moment dokręcania biorę z danych dla konkretnego auta, bo tutaj nie ma jednej bezpiecznej wartości dla wszystkich modeli.
- Przed wsunięciem skrzyni sprawdzam, czy wałek wejściowy i tarcza współpracują lekko, bez szarpania i zacięć.
Właśnie na tym etapie najłatwiej rozróżnić szybki montaż od dobrego montażu. Szybki to taki, który „jakoś” się składa. Dobry pozwala zamknąć obudowę bez siłowania się śrubami i bez późniejszego szukania przyczyny oporów przy zmianie biegów. Jeśli ten krok zostanie zrobiony poprawnie, zostaje już tylko sprawdzenie, co dzieje się przy błędnym ustawieniu tarczy.
Co się dzieje, gdy tarcza trafi odwrotnie
Odwrócona tarcza sprzęgła nie zawsze zdradza się od razu po odpaleniu silnika. Czasem auto jeszcze ruszy, ale bardzo szybko zaczynają wychodzić objawy, których nie da się zignorować. Najczęściej widzę wtedy:
- trudne lub niepełne wysprzęglanie,
- opór przy wrzucaniu 1. biegu i wstecznego,
- szarpanie przy ruszaniu,
- otarcia piasty lub sprężyn o elementy docisku,
- przegrzewanie okładzin i przyspieszone zużycie całego zestawu.
Najgorsze jest to, że taki błąd potrafi wyglądać niewinnie do chwili pierwszej jazdy próbnej. Potem pojawia się wrażenie, że sprzęgło „ciągnie”, biegi wchodzą z oporem, a skrzynia zachowuje się tak, jakby coś było z nią nie tak. W praktyce problemem bywa po prostu tarcza założona odwrotnie. Żeby nie wracać do tej samej roboty, przed złożeniem auta sprawdzam jeszcze cały układ wokół sprzęgła.
Co sprawdzam, zanim zamknę skrzynię biegów
Przy sprzęgle nie opłaca się patrzeć tylko na samą tarczę. Z doświadczenia wiem, że drugi demontaż najczęściej wynika z drobnych zaniedbań wokół głównego montażu. Dlatego przed wsunięciem skrzyni sprawdzam:
- czy koło dwumasowe nie ma nadmiernego luzu, przebarwień ani pęknięć,
- czy uszczelniacz wału korbowego i uszczelniacz wałka sprzęgłowego nie są mokre od oleju,
- czy tarcza przesuwa się po wielowypuście lekko i bez przycinania,
- czy łożysko oporowe pracuje cicho i równo,
- czy przewód lub wysprzęglik hydrauliczny nie ma wycieków,
- czy pedał sprzęgła ma właściwy skok i nie zostaje zbyt nisko lub zbyt wysoko.
Jeśli mam to wszystko odhaczone, montaż zwykle kończy się bez niespodzianek. Przy takim podejściu odpowiedź na pytanie o stronę tarczy jest tylko początkiem, a nie jedynym zadaniem. Najpierw czytam oznaczenie, potem sprawdzam geometrię tarczy, a na końcu wykańczam montaż centrowaniem i kontrolą całego układu. To właśnie ta kolejność najczęściej decyduje, czy sprzęgło będzie pracowało długo i bezproblemowo.
