Cewka zapłonowa potrafi dawać bardzo podobne objawy do zużytych świec, problemów z wtryskiem albo nawet słabej kompresji, dlatego łatwo wymienić dobry element i dalej szukać usterki. W tym artykule pokazuję, jak podejść do diagnostyki rozsądnie, od prostych oględzin po test iskry, pomiar multimetrem i odczyt danych z OBD. Dzięki temu szybciej ocenisz, czy źródłem problemu jest właśnie cewka, czy trzeba szukać dalej. W praktyce to temat, w którym liczy się kolejność działań: najpierw objawy i szybkie sprawdzenie, potem pomiary, a dopiero na końcu wymiana części. Właśnie dlatego warto wiedzieć, jak sprawdzić czy cewka jest dobra, zanim kupi się nową „na wszelki wypadek”.
Najpierw wyklucz proste przyczyny, dopiero potem oceniaj samą cewkę
- Najbardziej wiarygodny trop daje połączenie objawów, błędów OBD i prostych testów, a nie sam jeden pomiar.
- Oględziny cewki, fajki, wtyczki i studni świecy często od razu pokazują przyczynę przebić.
- Pomiar oporności multimetrem jest pomocny, ale nie zawsze rozstrzygający, zwłaszcza w nowoczesnych cewkach na świecy.
- Test iskry i zamiana cewek miejscami to jeden z najszybszych sposobów zawężenia usterki do konkretnego cylindra.
- Jeśli problem wraca po rozgrzaniu, podejrzewam cewkę, instalację albo świecę, a nie tylko sam kod błędu.
- Gdy testy nie dają jasnej odpowiedzi, oscyloskop i analiza kompresji pomagają uniknąć zgadywania.
Skąd wiem, że cewka naprawdę jest podejrzana
Zanim sięgnę po narzędzia, patrzę na objawy. Cewka zapłonowa zwykle nie psuje się „ładnie” i jednoznacznie. Czasem auto szarpie tylko pod obciążeniem, czasem wypada zapłon po rozgrzaniu, a czasem silnik na biegu jałowym pracuje nierówno, ale po dodaniu gazu przez chwilę wszystko wygląda normalnie.
Najczęściej zwracam uwagę na kilka sygnałów: migający check engine, wypadanie zapłonu na jednym cylindrze, spadek mocy, trudniejszy rozruch i zapach niespalonego paliwa z wydechu. Jeśli problem pojawia się głównie na mokro albo po myciu silnika, od razu myślę też o przebiciu iskry, wilgoci w studni świecy lub uszkodzonej izolacji.
Nie zakładam jednak z góry, że winna jest cewka. Te same objawy potrafi dać świeca o zbyt dużej szczelinie, zabrudzona wtyczka, uszkodzony przewód, a nawet słaba kompresja w cylindrze. Właśnie dlatego pierwszy etap diagnostyki ma polegać na zawężeniu tropów, a nie na kupowaniu części „na ślepo”.
To ważne, bo w silnikach benzynowych jedna usterka często maskuje drugą, więc objaw bywa bardziej pomocny niż sam kod błędu. Następny krok to szybkie oględziny, które potrafią oszczędzić sporo czasu.
Szybkie oględziny, które od razu odcinają część błędów

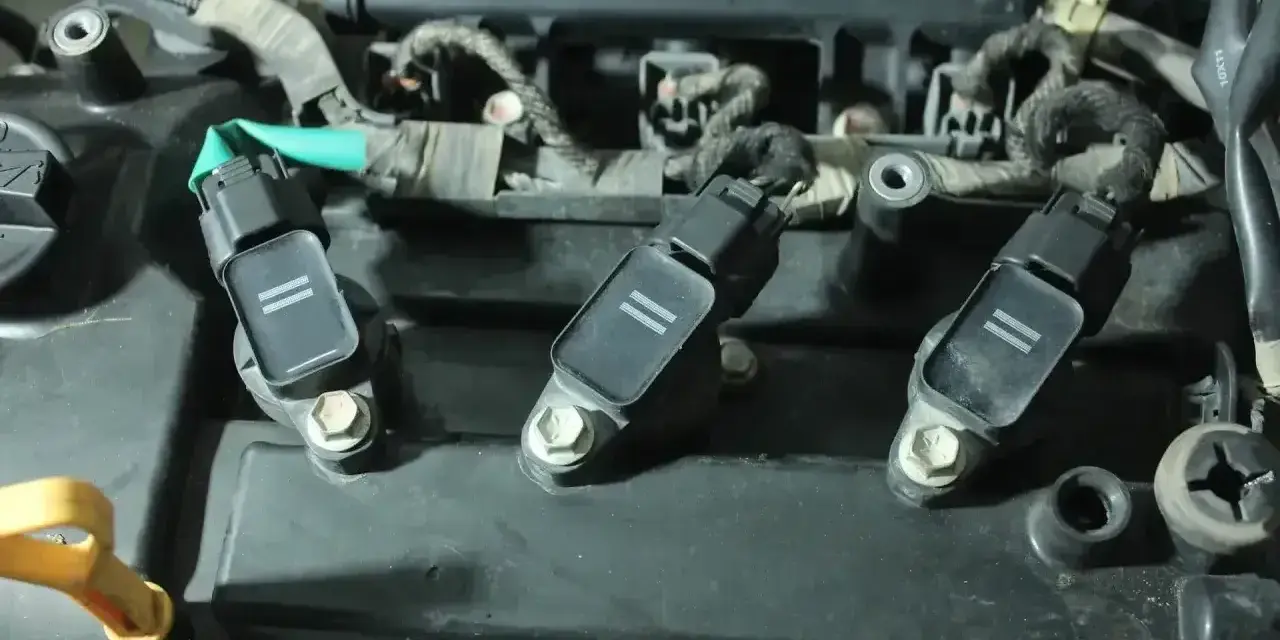

W praktyce zaczynam od rzeczy banalnych, bo właśnie tam najczęściej siedzi problem. Oglądam obudowę cewki, złącze, przewody i okolice świecy. Szukam pęknięć, śladów przypalenia, czarnych ścieżek przebicia, oleju w studni świecy, wilgoci oraz zaśniedziałych pinów.
Jeżeli cewka jest typu „coil-on-plug”, czyli siedzi bezpośrednio na świecy, sprawdzam też gumową fajkę i sprężynkę stykową. Wystarczy odrobina oleju z nieszczelnej pokrywy zaworów, żeby pojawiły się przeskoki iskry. Taki detal potrafi zabić nową cewkę szybciej, niż wielu kierowców się spodziewa.
Najbardziej lubię prosty test porównawczy. Gdy mam kilka cewek na podobnych cylindrach, sprawdzam, czy jedna wygląda inaczej od reszty: ma inny kolor, ślady przegrzania, spękany plastik albo luźniejsze osadzenie. To nie jest dowód winy, ale dobry powód, żeby iść dalej.
| Metoda | Co pokazuje | Mocna strona | Ograniczenie |
|---|---|---|---|
| Oględziny | Pęknięcia, przebicia, korozję, wilgoć | Szybko wyłapują oczywiste uszkodzenia | Nie pokażą problemu wewnętrznego |
| Multimetr | Rezystancję uzwojeń | Daje podstawowy punkt odniesienia | Słabo wykrywa usterki pod obciążeniem |
| Tester iskry | Jakość zapłonu pod napięciem | Weryfikuje pracę w warunkach zbliżonych do rzeczywistych | Wymaga ostrożności i właściwego podłączenia |
| OBD | Błędy i liczniki wypadania zapłonu | Pomaga wskazać cylinder i moment usterki | Nie zawsze oznacza awarię samej cewki |
| Oscyloskop | Przebieg sterowania i zapłonu | Najdokładniejszy obraz pracy układu | Wymaga sprzętu i wprawy w interpretacji |
Jeżeli już na tym etapie widzę ślady przebicia albo olej w studni świecy, zwykle mam mocny trop. Jeśli nic nie widać, przechodzę do pomiaru, ale robię to świadomie, bo sam multimetr potrafi zmylić bardziej, niż pomóc.
Pomiar multimetrem, ale tylko wtedy, gdy ma sens
Pomiar oporności jest przydatny, ale nie traktuję go jak wyroku. W wielu cewkach da się sprawdzić uzwojenie pierwotne i wtórne, jednak zakresy zależą od konstrukcji. W uproszczeniu: w cewkach starszego typu lub klasycznych wartości bywają inne niż w nowoczesnych cewkach na cylindrze. Dlatego najważniejszy zawsze jest zakres z dokumentacji konkretnego silnika.
Co mierzę na stole
Jeśli cewka została wymontowana, sprawdzam najpierw opór uzwojenia pierwotnego. W wielu konstrukcjach mieści się on w okolicach kilku dziesiątych oma do około 2 omów. Uzwojenie wtórne zwykle pokazuje kilka lub kilkanaście kiloomów. Typowe zakresy dla wielu popularnych cewek to mniej więcej:
- uzwojenie pierwotne: około 0,3-2,0 Ω, zależnie od typu cewki,
- uzwojenie wtórne: około 8-19 kΩ, zależnie od konstrukcji,
- w niektórych nowoczesnych cewkach wtórne uzwojenie może mieć rozwiązania, które utrudniają prosty pomiar omomierzem.
Jak interpretuję wynik
Jeżeli multimetr pokazuje 0 Ω, podejrzewam zwarcie. Jeżeli pokazuje nieskończoność albo brak przejścia, myślę o przerwie w uzwojeniu. Ale jest haczyk: przy bardzo małych opornościach sam opór przewodów pomiarowych może zafałszować odczyt. Dlatego przed testem warto zwarć końcówki miernika i sprawdzić, ile pokazują przewody. Jeśli już one mają zauważalny opór, wynik cewki trzeba czytać ostrożnie.
Kiedy odpuszczam ten test
Jeżeli cewka ma wbudowaną diodę albo elektronika jest zintegrowana z obudową, pomiar wtórny może być mylący albo wręcz niewykonalny. Wtedy brak klasycznego odczytu nie oznacza jeszcze uszkodzenia. W takich przypadkach lepiej przejść do testu iskry, zamiany cewek miejscami albo diagnostyki dynamicznej na aucie.
Najkrócej mówiąc, multimetr jest dobry do wstępnej selekcji, ale nie do zamykania tematu. Jeśli wynik jest niejednoznaczny, potrzebuję testu pod obciążeniem, czyli takiego, który pokaże cewkę w realnej pracy.

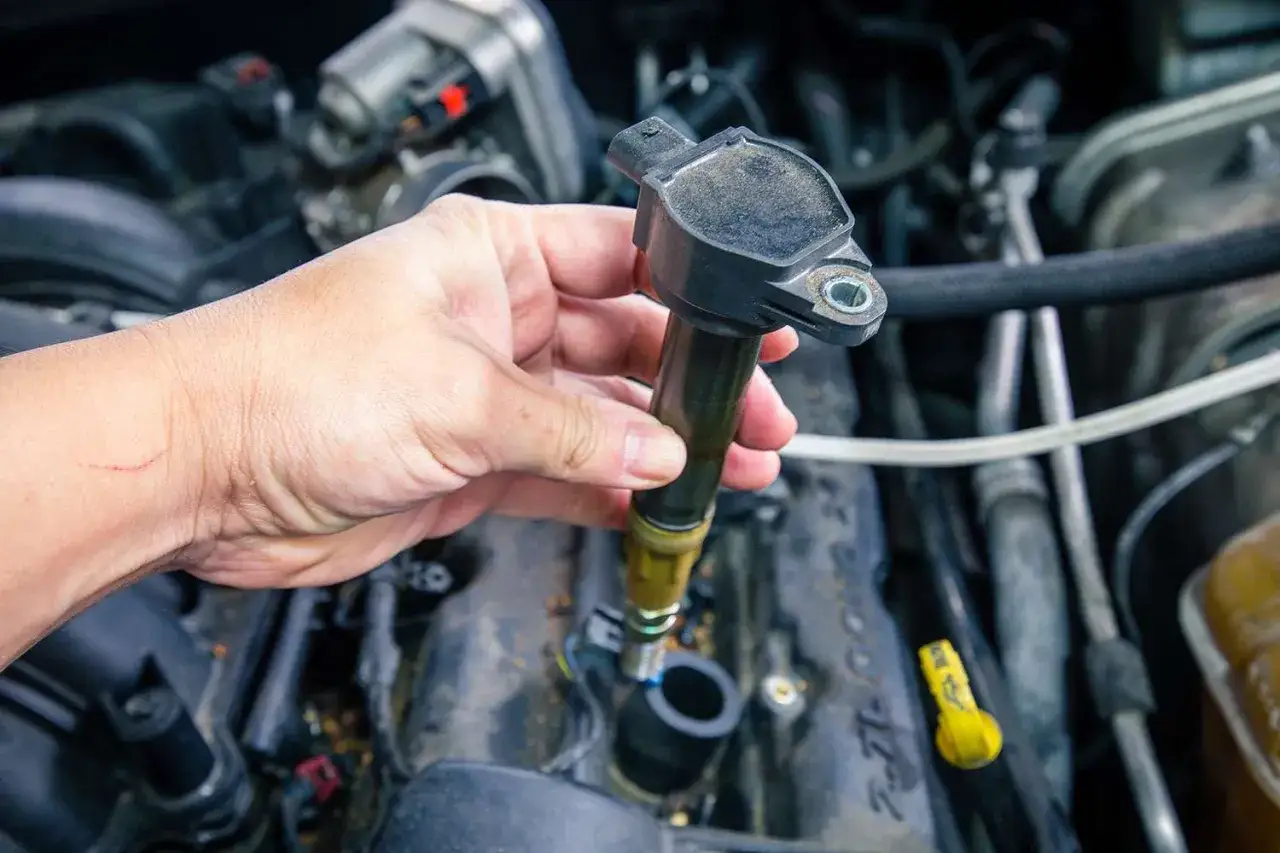

Test iskry i zamiana cewek miejscami
To metoda, którą lubię najbardziej, bo jest szybka i bardzo praktyczna. Jeśli silnik ma osobne cewki na cylindrach, zamieniam podejrzaną cewkę z inną i obserwuję, czy wypadanie zapłonu „przechodzi” razem z nią. Gdy błąd podąża za cewką, mam mocny argument, że to ona jest winna.
Sam test iskry robię z użyciem porządnego testera, a nie prowizorycznie przyłożonej świecy do masy. Przy układzie zapłonowym napięcie jest na tyle wysokie, że improwizacja szybko staje się niebezpieczna i mało wiarygodna. W praktyce szukam nie tylko samej iskry, ale też jej jakości: powinna być stabilna, wyraźna i powtarzalna.
Jak wykonuję zamianę cewek
- Odczytuję błędy i zapisuję, który cylinder wypada.
- Zdejmuję podejrzaną cewkę i montuję ją na innym cylindrze.
- Kasuję błędy albo czekam na ponowne pojawienie się objawu.
- Sprawdzam, czy usterka „przeszła” razem z cewką.
Jeśli problem zostaje na tym samym cylindrze, cewka nie jest pierwszym podejrzanym. Wtedy patrzę na świecę, wtryskiwacz, kompresję i nieszczelności dolotu. To właśnie w takich sytuacjach wiele osób niepotrzebnie wymienia kolejne cewki, choć źródło problemu leży gdzie indziej.
Ta metoda jest prosta, ale ma swoją granicę. Przy silnikach, w których cewki są trudnodostępne albo zintegrowane z elektroniką, zamiana bywa kłopotliwa. Wtedy większą rolę odgrywa diagnostyka komputerowa i analiza przebiegów.
OBD i oscyloskop pokazują to, czego nie widać gołym okiem
Sam odczyt błędu nie mówi jeszcze, że cewka jest uszkodzona. Mówi jedynie, że sterownik zauważył problem w zapłonie albo w obwodzie cewki. Ja zawsze patrzę szerzej: na kod, licznik wypadania zapłonu, warunki wystąpienia usterki i dane zamrożone w momencie zapisu błędu.
Jak czytam błędy i liczniki wypadania zapłonu
Jeśli błąd dotyczy konkretnego cylindra, to już jest cenna wskazówka. Jeśli pojawia się kilka cylindrów naraz, częściej podejrzewam świece, paliwo, dolot albo ogólny problem z napięciem zasilania. Gdy objaw występuje tylko pod obciążeniem albo po rozgrzaniu, cewka nadal pozostaje na liście, ale nie zamykam sprawy tylko na podstawie kodu.
Przeczytaj również: Przepływomierz powietrza - kiedy czyścić, a kiedy wymienić?
Co pokazuje oscyloskop
Oscyloskop daje obraz pracy cewki w czasie rzeczywistym. Widać na nim sterowanie, czas nasycania, moment przeskoku iskry i zachowanie przy obciążeniu. To już nie jest zgadywanie, tylko obserwacja. Jeśli jeden cylinder ma wyraźnie inny przebieg niż pozostałe, coś jest nie tak z samą cewką, sterowaniem albo mechaniką cylindra.
Tu jest ważna rzecz, o której wielu kierowców nie myśli: niższe napięcie zapłonu nie zawsze oznacza uszkodzoną cewkę. Czasem przyczyną jest zbyt mała kompresja w cylindrze, a czasem po prostu źle pracująca świeca lub problem z masą. Dlatego oscyloskop jest świetny, ale wymaga interpretacji, nie tylko odczytu kreski na ekranie.
Jeżeli nie mam oscyloskopu, nadal mogę dojść do sensownego wniosku, ale robię to wolniej i bardziej etapami. Następny krok to sprawdzenie wszystkiego, co potrafi udawać awarię cewki.
Co sprawdzam razem z cewką, żeby nie wymieniać części w ciemno
Najczęstszy błąd widzę wtedy, gdy ktoś kupuje nową cewkę, a po tygodniu problem wraca, bo winna była świeca albo olej w studni. Dlatego zawsze patrzę na cały układ zapłonowy i warunki pracy silnika. Sama cewka może być tylko ofiarą, nie sprawcą.
- Świece zapłonowe - zużyte, źle dobrane albo zbyt mocno oddalone elektrodami zwiększają obciążenie cewki.
- Studnie świec - olej, woda albo brud potrafią robić przebicia przy pełnym obciążeniu.
- Wtyczka i wiązka - luźny pin, korozja albo pęknięty przewód dają objawy bardzo podobne do awarii cewki.
- Wtryskiwacz - nierówne dawkowanie paliwa może zostać błędnie odczytane jako problem zapłonu.
- Kompresja - słaby cylinder zmienia warunki spalania i potrafi zmylić diagnostykę.
- Napięcie zasilania - słaby akumulator albo kłopot z ładowaniem obniżają skuteczność całego układu.
W praktyce lubię myśleć o cewce jako o elemencie pracującym pod dużym stresem. Jeśli świeca jest zużyta, szczelina za duża, a silnik pracuje gorzej pod obciążeniem, cewka dostaje więcej pracy niż powinna. Wtedy nawet dobra część może wyglądać na uszkodzoną, bo testujemy ją w złych warunkach.
To właśnie dlatego po wymianie cewki nie zamykam tematu. Zawsze pytam, co ją doprowadziło do awarii, bo bez odpowiedzi na to pytanie nowa część może nie przeżyć długo. Z taką kolejnością łatwiej przejść do praktycznego schematu działania.
Najkrótsza kolejność, którą stosuję w garażu
Jeśli mam do dyspozycji tylko podstawowe narzędzia, idę taką ścieżką: odczyt błędów, oględziny, sprawdzenie świec, zamiana cewek miejscami, test iskry i dopiero potem pomiar multimetrem. Gdy wynik nadal nie jest jasny, dołączam diagnostykę dynamiczną albo oscyloskop. To podejście jest wolniejsze niż wymiana części „na próbę”, ale zwykle kończy się szybciej, bo nie produkuje kolejnych wątpliwości.
W praktyce najlepiej działa zasada prostego porządku: najpierw wykluczam problemy oczywiste, potem sprawdzam cewkę pod obciążeniem, a dopiero na końcu sięgam po dokładniejsze narzędzia. Jeśli po tych krokach cewka nadal wypada podejrzanie, mam już solidną podstawę do wymiany. Jeśli nie, szukam dalej w świecy, paliwie, kompresji albo instalacji elektrycznej. To zwykle oszczędza czas, pieniądze i frustrację przy kolejnym rozbieraniu silnika.
