Układ bezpieczników w Scenic II potrafi być zaskakująco rozbudowany, więc przy awarii radia, szyb, dmuchawy czy gniazda 12V łatwo zacząć od złego miejsca. Poniżej porządkuję lokalizacje, oznaczenia i typowe obwody, a także pokazuję prosty sposób sprawdzania wkładek, żeby nie wymieniać ich na ślepo. Ja w takiej diagnostyce zawsze zaczynam od ustalenia, który obwód naprawdę przestał działać, bo to oszczędza najwięcej czasu.
Najważniejsze informacje o bezpiecznikach w Scenic II
- W Scenic II bezpieczniki są rozrzucone w kilku miejscach: w desce rozdzielczej po lewej, pod przednim lewym siedzeniem, w komorze silnika i na dodatnim biegunie akumulatora.
- Na klapce skrzynki zwykle znajduje się schemat, ale dokładny układ zależy od silnika, wersji wyposażenia i tego, czy auto ma kierownicę po lewej czy po prawej stronie.
- Zawsze wymieniaj bezpiecznik na taki sam amperaż; większa wartość nie naprawia problemu, tylko zwiększa ryzyko uszkodzenia instalacji.
- Przy usterkach typu zapalniczka, nawiew, tylna wycieraczka, światła stop, szyby czy ogrzewanie tylnej szyby najpierw sprawdź właściwy obwód, dopiero potem szukaj dalej.
- Jeśli nowy bezpiecznik pali się ponownie, zwykle winne jest zwarcie, przeciążony odbiornik albo uszkodzona wiązka, a nie sam bezpiecznik.
Gdzie są skrzynki bezpieczników w Scenic II
W Scenic II nie ma jednego „magicznego” miejsca, w którym znajdziesz wszystko. To auto ma kilka punktów zasilania, dlatego przy szukaniu usterki trzeba myśleć warstwowo: najpierw kabina, potem strefa pod fotelem, a na końcu komora silnika i akumulator. Właśnie przez to ten model bywa mylący dla osób, które przyzwyczaiły się do prostszych układów z jedną skrzynką w kabinie.
| Miejsce | Co zwykle tam znajdziesz | Jak je rozpoznać |
|---|---|---|

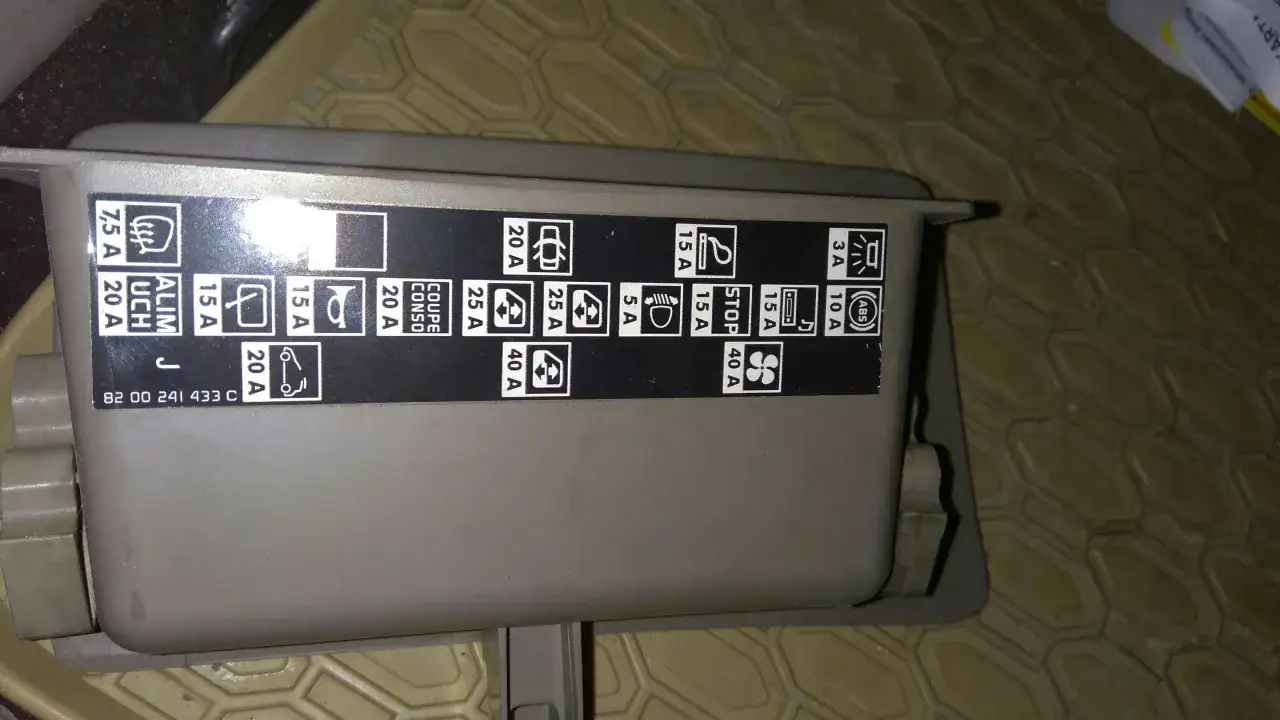

| Deska rozdzielcza po lewej stronie | Główna skrzynka kabinowa: m.in. nawiew, oświetlenie, szyby, wycieraczka tylna, centralny zamek, część elektroniki komfortu | Osłona z diagramem bezpieczników, dostęp po otwarciu bocznej klapki |
| Pod przednim lewym siedzeniem | Gniazda 12V, ogrzewanie foteli, hamulec postojowy, dodatkowe obwody zasilania | Moduł schowany nisko w podłodze, zwykle mniej oczywisty niż główna skrzynka |

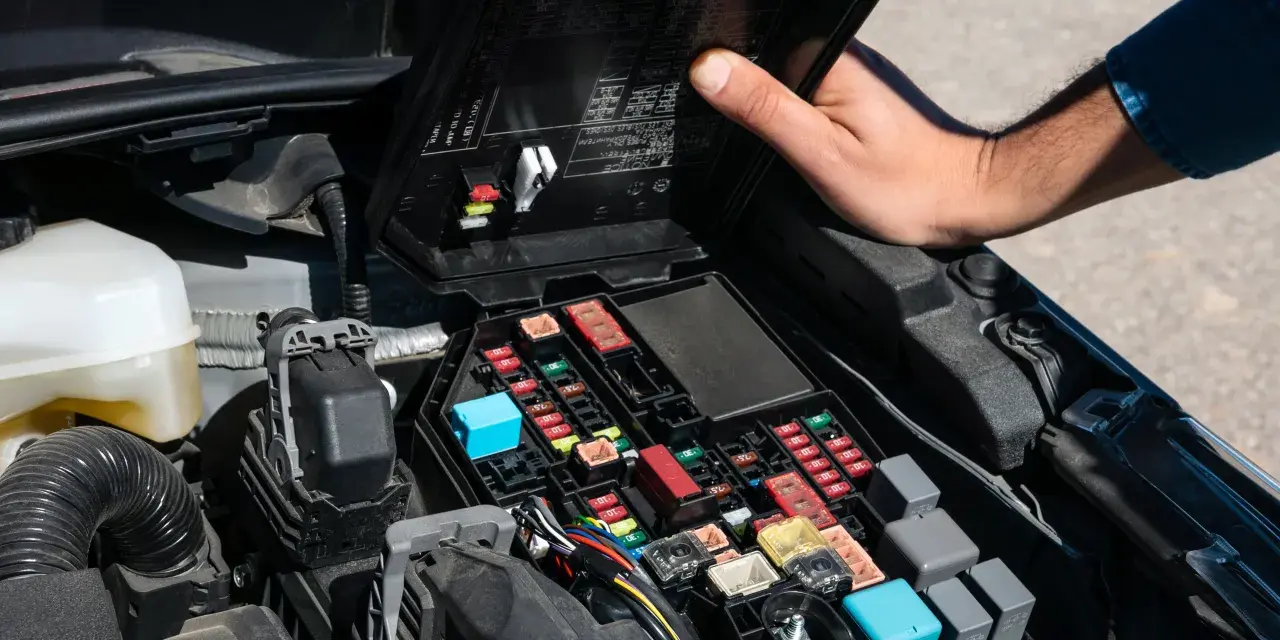

| Komora silnika | Obwody świateł, wycieraczek, wentylatora chłodzenia, ABS/ESP, ogrzewania szyby | Skrzynka przy zespole zasilania pod maską, czasem w kilku blokach |

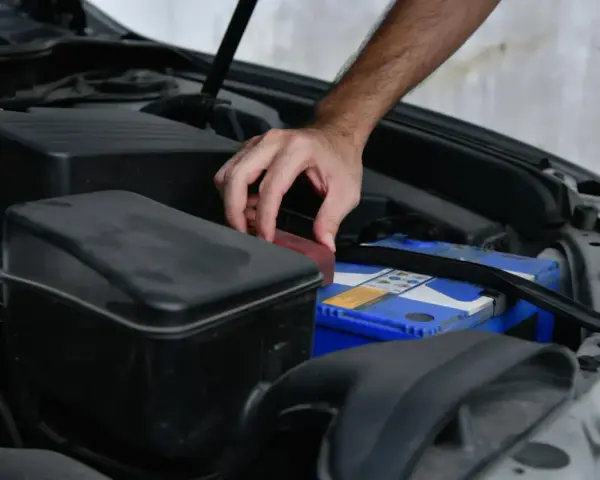

| Dodatni biegun akumulatora | Duże wkładki topikowe zasilające główne obwody | Duże bezpieczniki przyklejone do przewodu lub bloku zasilania |
W praktyce najważniejsze jest to, że nie każdy Scenic II ma identyczny rozkład drobnych wkładek. Jeśli na osłonie widzisz schemat, traktuję go jako pierwsze źródło prawdy, a dopiero potem porównuję go z opisem w instrukcji lub z oznaczeniami na samym module. To prowadzi naturalnie do kolejnego kroku, czyli odczytania symboli i amperażu.
Jak czytać oznaczenia i amperaż
Na bezpieczniku najważniejsze są dwie rzeczy: wartość w amperach i przypisanie do konkretnego obwodu. Liczba mówi, jaki maksymalny prąd może przenieść wkładka, a litera lub numer na schemacie wskazuje miejsce w bloku. W Scenic II to szczególnie ważne, bo obok siebie mogą występować elementy o podobnym wyglądzie, ale zupełnie innej funkcji.
Przykładowo 10A, 15A, 20A czy 30A to nie są wartości „na oko”. Jeśli włożysz mocniejszy bezpiecznik tylko dlatego, że poprzedni się spalił, możesz ukryć usterkę na chwilę, ale jednocześnie dopuścić do przegrzania przewodu albo złącza. Wkładka ma chronić instalację, a nie być testem wytrzymałości.
| Wartość | Co oznacza w praktyce | Jak podchodzę do wymiany |
|---|---|---|
| 5A | Drobna elektronika, czujniki, sterowanie pomocnicze | Sprawdzam szczególnie usterki po wilgoci i zwarciach w wiązce |
| 10A | Oświetlenie, część sterowników, wybrane zasilania pomocnicze | Nie zwiększam wartości, nawet jeśli wkładka przepala się „prawie od razu” |
| 15A | Zapalniczka, część osprzętu kabinowego, wybrane przekaźniki | To jedna z najczęściej wymienianych wartości w aucie rodzinnym |
| 20A | Gniazda, centralny zamek, część komfortu, mocniejsze obwody pomocnicze | Sprawdzam też odbiornik, bo to już zwykle nie jest przypadkowe przepalenie |
| 30A | Podgrzewanie szyby, silniki wycieraczek, większe obciążenia | Jeśli pada, szukam przeciążenia mechanicznego albo zwarcia |
| 40A | Dmuchawa, mocniejsze zasilania kabinowe, wybrane przekaźniki | Tu już nie warto eksperymentować, tylko diagnozować źródło obciążenia |
W Scenic II często myli też sama logika opisu. UCH, czyli centralny moduł nadwozia, odpowiada za sporą część wygody i zasilania osprzętu. ECU to po prostu sterownik, a ABS i ESP oznaczają układ hamulcowy i stabilizacji toru jazdy. Kiedy rozumiesz te skróty, łatwiej oddzielić bezpiecznik od samego odbiornika i przejść do typowych awarii.
Które obwody najczęściej sprawdzam przy typowej awarii
Jeżeli kierowca mówi mi, że „coś przestało działać”, zwykle nie szukam od razu skomplikowanej przyczyny. Najpierw porównuję objaw z obwodem, bo w Scenic II wiele usterek da się zawęzić do kilku dobrze znanych wkładek. Poniżej zebrałem te miejsca, które w praktyce wracają najczęściej.
| Objaw | Co sprawdzić najpierw | Dlaczego to ważne |
|---|---|---|
| Nie działa zapalniczka albo gniazdo 12V | Bezpiecznik T 15A, a w niektórych wersjach także zasilanie gniazd dodatkowych pod fotelem | To jeden z najczęstszych problemów po podłączeniu ładowarek, kompresorów i przetwornic |
| Nie działa dmuchawa kabiny | Obwód C 40A | Brak nawiewu często wygląda groźnie, ale zaczyna się od prostej wkładki lub przegrzanego złącza |
| Nie działa tylna wycieraczka | Bezpiecznik P 15A | To typowy trop przy problemach z klapą, wilgocią i przetarciami przewodów |
| Nie świecą światła stop | Obwód H 15A lub związany z nim przekaźnik | Tu stawką jest bezpieczeństwo, a czasem także działanie tempomatu i systemów wspomagania |
| Nie działa ogrzewanie tylnej szyby | Bezpiecznik 30A w komorze silnika | Jeżeli szyba nie odparowuje, zimą od razu widać, że obwód nie pracuje |
| Nie działa jedna strona świateł mijania albo długich | Bezpieczniki 8A, 8B, 8C lub 8D, zależnie od strony i wersji | To usterka, która bardzo często sprowadza się do konkretnej gałęzi zasilania |
| Nie działa centralny zamek, radio albo część elektroniki komfortu | Bezpieczniki N 20A, G 15A lub U 20A, zależnie od wyposażenia | W Scenic II takie objawy bywają powiązane z jednym wspólnym zasilaniem |
Jeżeli po awarii zniknęło kilka funkcji naraz, nie zakładam od razu najgorszego scenariusza. Często winny jest wspólny tor zasilania, a nie trzy osobne usterki. To dobry moment, żeby bezpiecznik sprawdzić poprawnie, a nie tylko „na oko”.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Ja robię to zawsze w tej samej kolejności. Dzięki temu nie wyciągam przypadkowo właściwego elementu, nie mylę numerów i nie doprowadzam do zwarcia narzędziem. W Scenic II ma to znaczenie, bo skrzynki bywają ciasne, a część wkładek jest schowana głębiej niż się wydaje.
- Wyłącz zapłon i odłącz odbiorniki, które mogły przeciążyć obwód.
- Odszukaj właściwą skrzynkę według objawu, a nie według „najbliższego” miejsca.
- Wyjmij bezpiecznik plastikowymi szczypcami albo dedykowanym chwytakiem.
- Sprawdź mostek wewnątrz wkładki lub użyj multimetru na ciągłość.
- Wstaw nowy bezpiecznik o identycznym amperażu.
- Uruchom obwód i zobacz, czy problem zniknął.
Sam wzrok czasem wystarcza, ale nie zawsze. W niektórych bezpiecznikach pęknięcie jest minimalne, więc z zewnątrz wyglądają dobrze. Miernik daje pewniejszą odpowiedź, zwłaszcza gdy zależy mi na czasie. Jeśli po wymianie wszystko działa, jeszcze raz sprawdzam, czy wkładka jest dobrze osadzona, bo luźny styk potrafi udawać przepalony bezpiecznik.
Jeżeli nowy bezpiecznik pali się od razu, nie wkładam mocniejszego. Zamiast tego odłączam odbiornik i sprawdzam, czy problem nie siedzi w samym urządzeniu, np. w silniku wycieraczki, dmuchawie, ogrzewaniu siedzeń albo w gnieździe 12V. Dopiero gdy ten test nic nie daje, zaczynam szukać w wiązce, przelotkach i złączach.
Kiedy bezpiecznik pali się ponownie
Powtarzające się przepalanie to sygnał, że układ nie tylko ma za duży pobór, ale najpewniej działa nieprawidłowo mechanicznie albo elektrycznie. W Scenic II najczęściej chodzi o trzy rzeczy: zwarcie w instalacji, przeciążony odbiornik albo wilgoć w złączu. To są różne scenariusze, ale każdy wymaga trochę innego podejścia.
- Sprawdzam, czy problem pojawia się po włączeniu konkretnej funkcji, na przykład nawiewu, ogrzewania szyby albo gniazda 12V.
- Oglądam przelotki drzwi, klapy bagażnika i okolice foteli, bo tam często przeciera się wiązka.
- Patrzę na oznaki korozji i przypaleń w gnieździe bezpiecznika oraz na stykach odbiornika.
- Odłączam podejrzany element i sprawdzam, czy bezpiecznik nadal się przepala.
- Jeśli obwód jest zasilany z modułu pod maską, kontroluję też duże wkładki na akumulatorze.
W praktyce największy błąd polega na tym, że ktoś po prostu wkłada większy bezpiecznik i jeździ dalej. To chwilowo ucisza objaw, ale nie usuwa przyczyny. Ja traktuję takie zachowanie jako sygnał, że instalacja wymaga normalnej diagnostyki, a nie doraźnego „ratowania” większą wartością.
Jeżeli w aucie pojawiła się wilgoć, nietypowy zapach z okolic skrzynki albo ślady przegrzania, sprawa robi się poważniejsza. Wtedy lepiej nie ograniczać się do wymiany wkładki, bo sam bezpiecznik bywa tylko ostatnim punktem, który jeszcze działa prawidłowo.
Co warto mieć pod ręką, żeby Scenic II nie zaskoczył w trasie
Przy tym modelu dobrze działa prosta profilaktyka. Nie chodzi o wożenie pół warsztatu, tylko o kilka rzeczy, które realnie skracają czas diagnozy. To ma sens szczególnie wtedy, gdy auto służy na co dzień i nie ma ochoty czekać na lawetę z powodu drobiazgu.
- Zestaw podstawowych bezpieczników: 10A, 15A, 20A, 25A i 30A.
- Małe plastikowe szczypce do wyjmowania wkładek.
- Latarka czołowa albo kompaktowa lampka, bo część skrzynek jest słabo widoczna.
- Prosty multimetr z pomiarem ciągłości.
- Zdjęcie schematu z klapki skrzynki zapisane w telefonie.
Jeśli miałbym wskazać jedną rzecz, która naprawdę pomaga, to byłby właśnie schemat przypisany do konkretnej wersji auta. Scenic II ma odmiany zależne od silnika i wyposażenia, więc internetowy skrót bez kontekstu potrafi bardziej zaszkodzić niż pomóc. Gdy trzymasz się lokalizacji skrzynek, czytasz oznaczenia po amperażu i sprawdzasz obwód krok po kroku, diagnoza robi się znacznie prostsza i dużo mniej frustrująca.
